출처:  이종균님 글중에서 ... 위치는 까먹었어요.

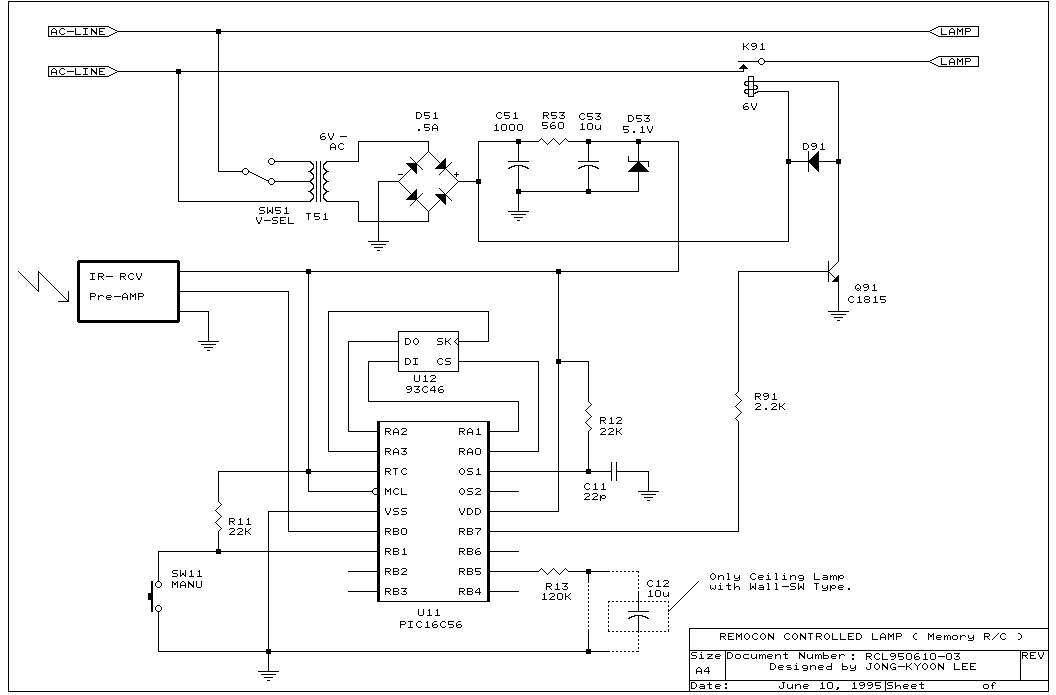

회로는 저전류 트라이액 구동 같은 기능은 빼내고,가장  간단한 주변회로로 재구성한 것입니다.

간단히 요약하면, 다음과 같습니다.

  요즘 가정에 한  두개씩은 리모콘이 있게 마련인데,이  리모콘을 사용

하여 특정  기기를 제어할 수  있도록 하는 목적으로,

  잘 쓰지 않거나  동작에 지장을 주지 않는 버튼(예로 '확인'  버튼 등)

을 이용하여,다른 기기를 온/오프 제어할 수 있도록 하는 것이지요.

  물론 상업화된 모든 리모콘코드체계를 디코드할  수 있으며,임의의 리

모콘의 임의버튼을 본 장치에 언제든지 바로 기억시킬  수 있습니다. 현

재,하나의 버튼만 기억할 수 있지만 프로그램변경에  의해 4개까지는 기

억할 수 있고, 각각 제어 가능할 것 같습니다.

  조명제어,장난감의 콘트롤 등에 적용될 수 있으리라 생각됩니다.

프로그램소스는 공개않지만, 필요하신 분은 각자 프로그램하든지, 꼭 필요

한 분은 메일 주시면 칩을 구워 드리겠습니다.  칩값과 우송료 정도만.....

그대신 적외선 모듈은 각자 구해야 합니다.(구하기 어려워서..... 가전제품

공장엔 굴러다니는데..... 아님, 제가 올린 적외선 수신회로를 사용해서 만들

어도 되겠군요.(DIG자료실 Li NoSeeGo)

  이하는 본 모듈을 조명제어에 있어서,조명기기  일체형 혹은 천정형으

로써 벽면스위치와 공히  사용할 수 있도록 프로그램된  것으로, 이것은

다른 기기 제어에 있어서도 공통성을 갖는 방식일 것으로 생각됩니다.

 1. 원.터치 온/오프 스위치와 리모콘에 共히 동작하도록 함.(기억겸용)

 2. 리모콘의 특정 버튼  기억은 원.터치 온/오프 스위치를 2초 이상 누

    르고 있는 상태에서 기억시킬 버튼을 한 번 누르면 된다.

 3. 원.터치 온/오프 스위치와  리모콘으로 누를 때마다, 온/오프 동작을

    반복한다.

 4. 램프가 켜져  있는 상태에서 더블클릭(0.3초 안에 2회  누름)을 하면

    램프가 깜박하며 타이머가  동작해 40분 후에 꺼진다.  타이머가 완

    료되기 전에 다시 더블클릭을 하면 그 시점부터 40분이 연장된다.

 6. 램프일체형(혹은 일반기기 제어용)은 정전발생 후 회복시는 정전 직

    전의 상태로 된다.(정전회복시의 동작여부)

 7. 천정형은 리모콘이나  타이머로 꺼진 상태에서는 정전  후 회복해도

    켜지지 않는다. 이 때  켜고자 할 때는 리모콘이나 원.터치스위치로

    켜거나 벽면스위치를 껐다가  2초 이내에 켜면 점등한다.(즉,點燈狀

    態에서 벽면스위치로 껐다가  켤 때는 언제든지 바로  점등하나, 消

    燈狀態[벽면스위치는  켜진 상태]에서  벽면스위치로써  점등시키기

    위해서는 껐다가 2초 이내에 다시 켜야한다.))

           以上입니다. 1995.06.13 이종균 드림(051)646-7907
